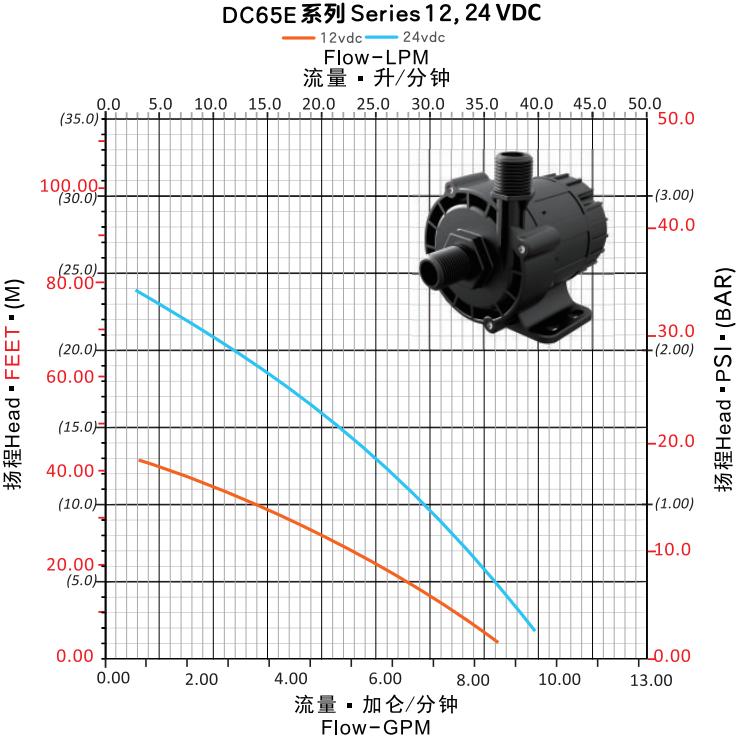

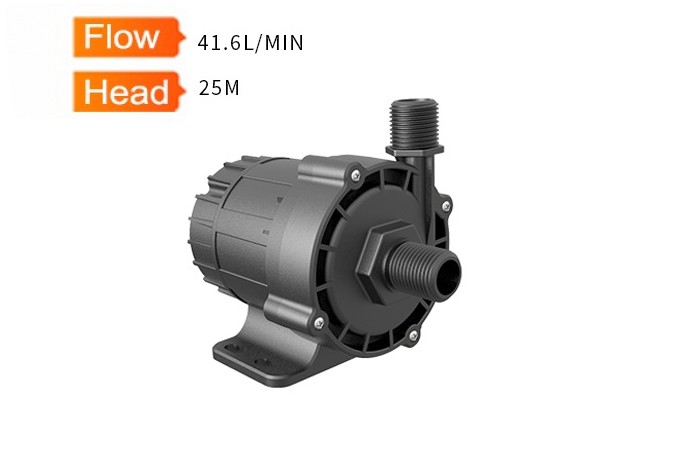

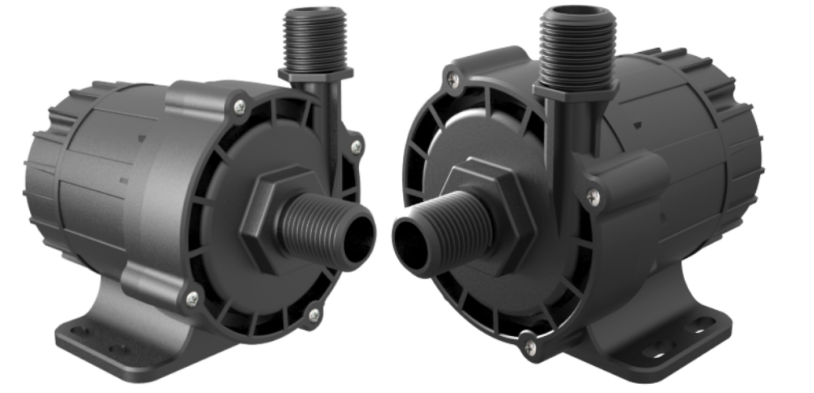

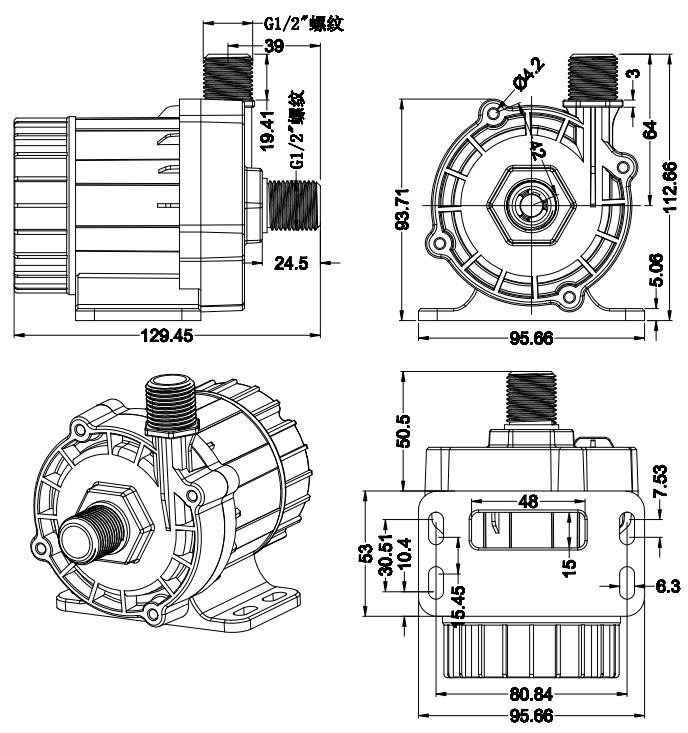

DC65E DC12/24V Head:25m Flow:2500L/H 128W

1

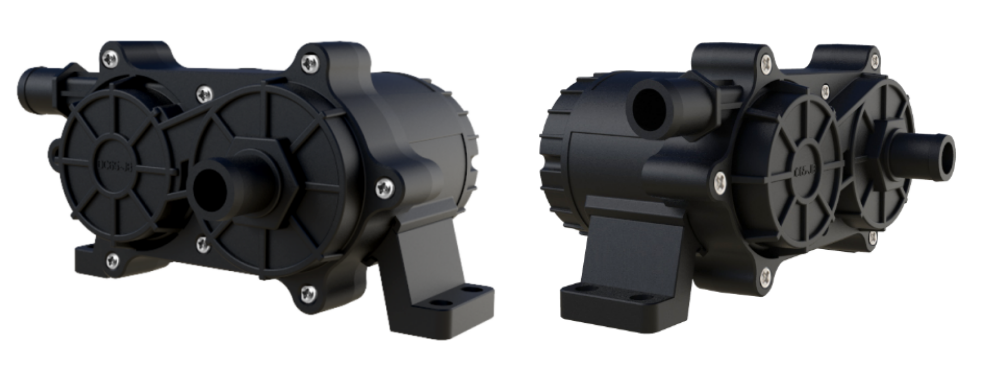

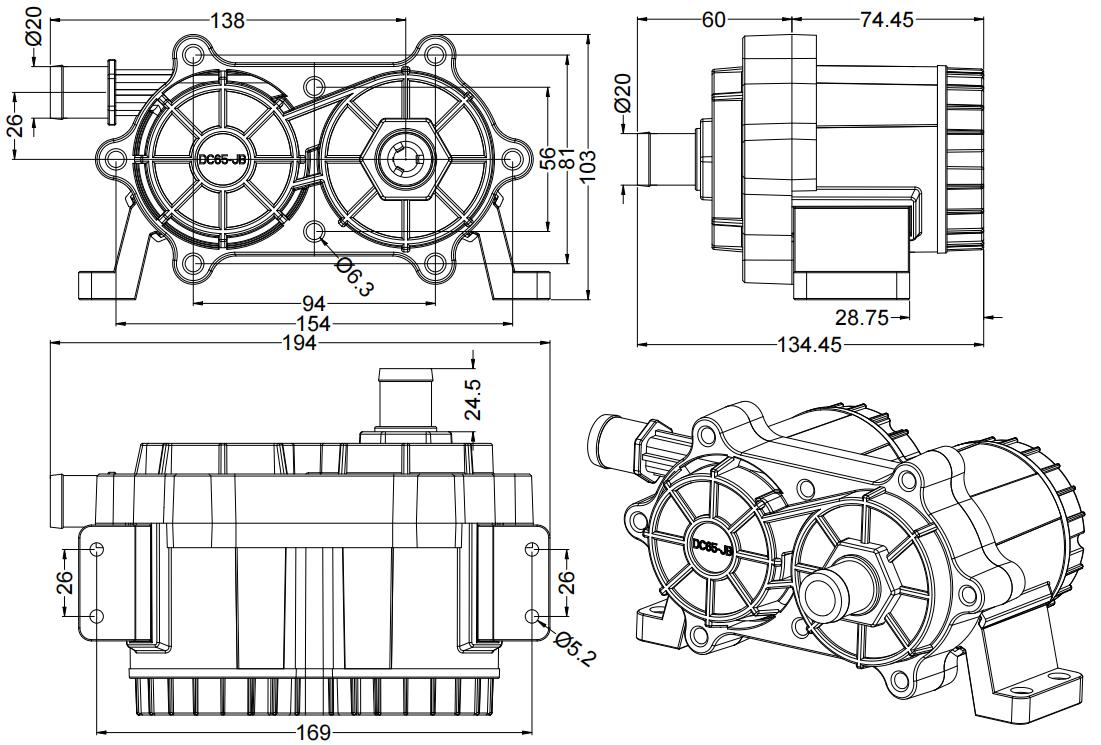

产品名称Product name：

无刷直流水泵DC65JB

Brush-less dc pump DC65JB

2

型号Model No：

DC65JB

3

重量Weight：

2.3kg

4

寿命Life span：

≥30000h(连续continuous)

5

防护等级Waterproof Grade：

IP68

6

颜色Color：

黑色Black

7

认证Certificate：

CE,ROSH

8

壳体材料Material of pump

PPS+30%GF

9

噪音Noise class：

≤35dB

10

工作压力Bearing pressure：

≤0.5MPa

11

绝缘等级Insulation grade：

H Grade（180°）

12

工作原理Working principle：

离心泵Centrifugal pump

13

用途Application：

电动汽车散热系统，循环散热系统

ECO Car cooling system, Cooling circulation system

二．应用范围Range of application

1

使用液体类型：

Liquid Type：

油性介质，水，酸碱盐以及其他流动性液体

Water, oil, or normal acid/ alkaline and other liquids(need to test)

2

使用液体温度：

Liquid Temperature：

-30°—100°（超过80°需特殊定制）

-30°—100°(Above 80° need special customization)

3

调速方式：

Power regulation function：

l PWM调速：幅值5V 50-800HZ  可定制

l Speed adjustable by PWM（5V,50~800HZ) can be customized

l 0-5V调速, 电位器（4.7k~20K）0~5V analogical signal or potentiometer（4.7k~20K）

4

使用电源类型：

Power：

直流电源，太阳能板，蓄电池

PSU,Solar panel,Battery

三．基本参数(参数可以定制）Parameter（Parameter can be customized）

1

产品型号：

Product model：

DC65JB-24430PWM

DC65JB-24430VR

DC65JB-24430VS

DC65JB-24430S

DC65JB-36460PWM

DC65JB-36460VR

DC65JB-36460VS

DC65JB-36460S

PWM:PWM 调速

PWM speed regulation（50-800HZ/ 5V）

VR:0~5V/电位器调速

potentiometer speed regulation

VS:0~5V 模拟电压信号调速

Voltage signal speed regulation

S:固定转速Fixed speed

2

额定电压：

Rated Voltage：

24V DC

36V DC

3

工作电压范围：

Working voltage range：

20-28V

28-40V

此范围内，水泵能够正常工作

The pump can out put constant power when the voltage is higher than rated voltage.

4

额定电流：

Rated Current：

10.8A(10A)±10%

7.2A(7A)±10%

封闭出水口电流（敞口抽水电流）

Closed outlet current(open outlet current)

5

输入功率：

Input Power：

260W(240W)±10%

260W(250W)±10%

封闭出水口功率（敞口抽水功率）

Closed outlet power(open outlet power)

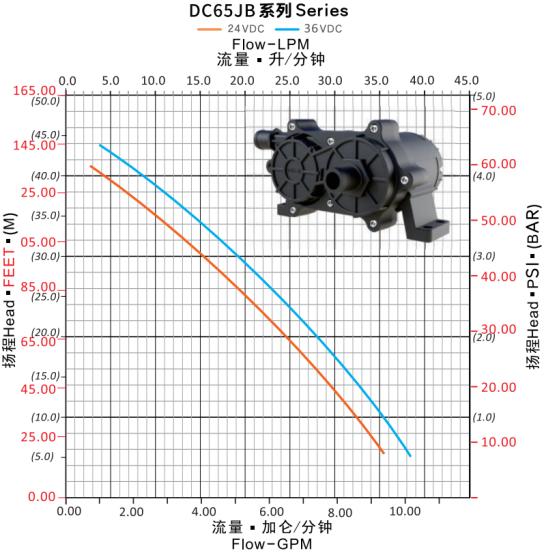

6

最大流量：

Max. Flow rate：

2300L/H ±10%

2500L/H ±10%

敞口流量

Open outlet flow

7

最大扬程：

Max. Head：

43M ±7%

46M ±7%

静态扬程

Static lift

8

推荐输入电源：

Min. power supply：

24V-12A

36V-8A

9

恒功率输出：

Constant

power output：

例如12V(24V)10W的水泵，用12-18V(24-30V)都 是10W,并且可以长期运转。

For example, a 12V (24V) 10w pump with 12-18V (24-30V)

is 10w and suitable for a long time working under this condition

备注:参数可以向下兼容，例如最大250W可以定制250W以内任何参数。

四．附加功能说明Additional function instructions

1

卡死保护

Jam protection

卡死的时候水泵停止工作

When jam it will Stop to protect itself

2

缺水/空转保护

Dry run protection

水泵缺水或者空转时水泵会循环的停转（4秒）运转（2秒），可定制保护策略

The pump will Stop(8S) and start(2s) repeatedly to protect itself(can be customized)

3

过压保护

Overloading protection

当电压不稳定或者其他原因导致超过水泵额定功率，水泵停止运行

When the voltage exceeds the rated power, the pump will stop

4

电源反接

Reverse protection

电源正负极接反，水泵停止运行，重新接后，正常工作

Wrong connection of the power supply(positive and negative), the water pump will stop running, and then re-connected, can work normally.

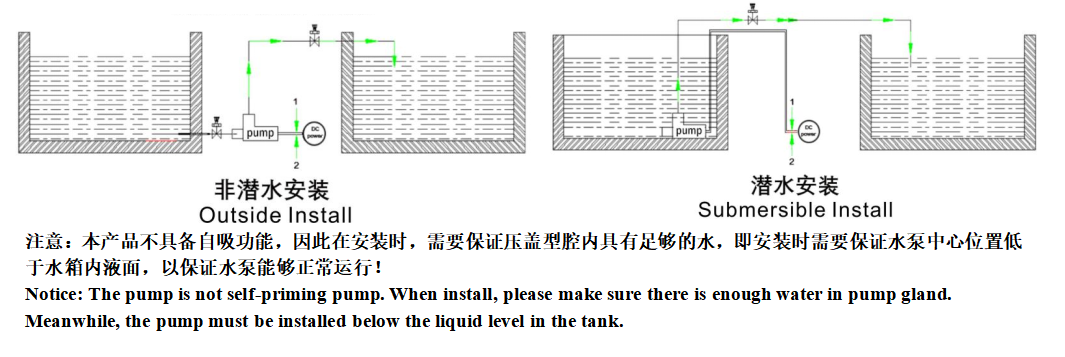

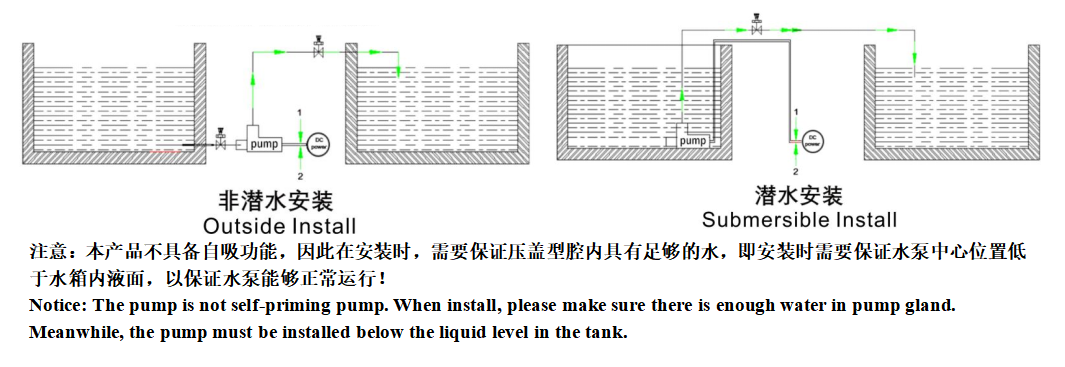

五.控制板位置说明

1

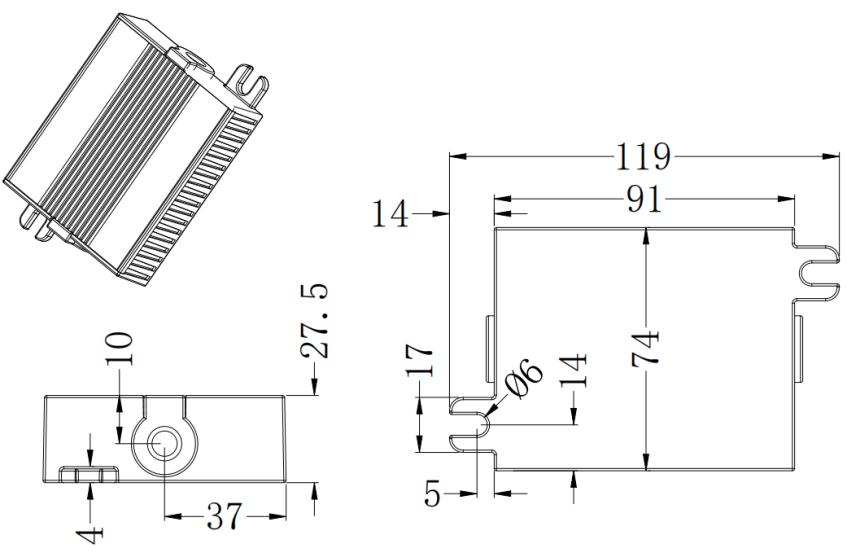

水泵驱动器外置

Controller Internal install

适合潜水或陆用场合

Suitable for submersible install or external installation

2

水泵驱动器内置

Controller Internal install

适合外置陆用场合

Suitable for external installation

1

电流大，流量小

High current, low flow

转子内有杂质

Impurities in the rotor

拆开水泵清洗转子

Disassemble the pump to clean the rotor

2

电流变小，抽水断续

Current becomes low, pumping intermittent

缺水

What shortage

加水

Add water

3

不转，电流时大时小

No rotation, current is high and low

转子因异物卡死

Rotor jammed by a foreign object

排除转子卡死异物

Remove foreign matter from rotor

不转，出现短路电流

No rotation, short-circuit current

控制板损坏

Damaged control board

更换水泵

Change a new pump

不转无电流

No current without rotation

电源线没有接好

The power cord is not connected.

检查连接件或插头是否正常

Check if connected

4

噪音大

Noisy

泵内有杂质

Impurities in the pump

排除杂质

Remove impurities

泵内有气体无法排出

air in the pump cannot be discharged

将出水口朝上放置，使液体中没有空气

Place the outlet facing up so that there is no air in the liquid

泵内无液体，水泵干磨

No liquid in the pump, pump dry running

使泵内有液体即可

have enough liquid in the pump
